插接式母線槽插孔圖片
文章出處：本站 人氣：958發表時間：2020-09-27
母線槽插孔圖片放大圖
插接母線槽這個插座,是用插插接箱的,三相四線母線槽,會有4個插座,五相的有五個插座.對應的插接箱也是一樣.插接箱上有插腳,可以對齊直接插在母線槽上,插孔底座有定位孔,使插接箱不會插錯相.

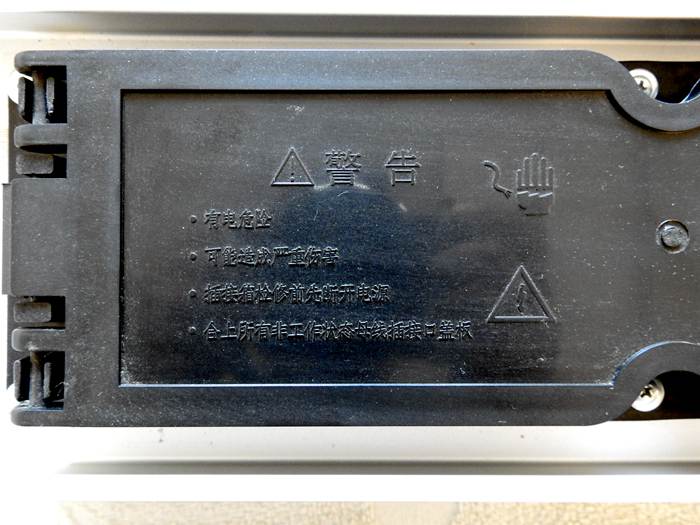

這個是扣上保護蓋板的狀態圖片,在不使用的時候都是扣住的,可以有效防止灰塵等雜物落入插孔內.當需要臨時電源的時候,把扣板取下來,拿插接箱直接就可以插上,在插接箱內通過空開等元件 就可以輸出電流供用電設備使用.插接插接箱的時候,母線槽系統是不需要斷電的,也就是帶電插拔就可以.當然,檢修的時候,是需要斷電的.
這個是蓋板掀開一半時候的情形圖片,這個插接孔扣板,是可以取下來的.

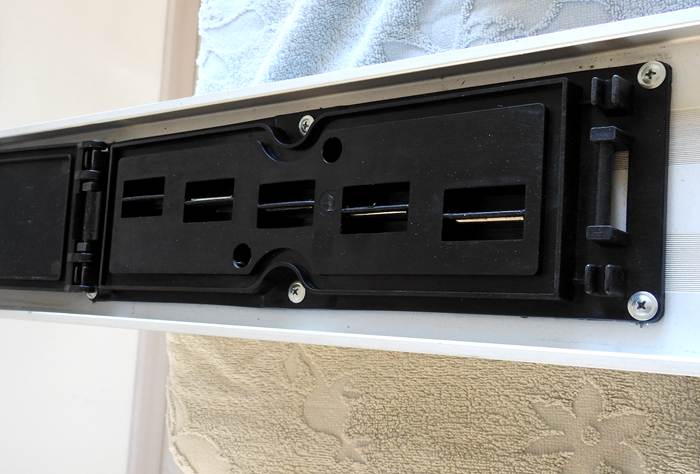

完全打開護板之后的狀態,注意,那個保護扣板是可以取下來的,母線槽插口都是錯位的,并且有定位孔,圖中的黑色圓孔就是,用來定位插接箱
